什么是齿轮箱电机？

齿轮电动机是一种特殊类型的机电设备，结合了电动机和变速箱，该齿轮箱设计为在保持低马力输出的同时产生高扭矩。 齿轮电动机的应用范围很广。 为您的工程项目选择合适的齿轮马达并非易事。 有时，查看竞争对手使用的产品可能对您没有帮助，并且可能最终浪费了宝贵的时间，精力和预算。 现在是时候重新考虑这种方案了.

如何为工程项目选择理想的齿轮箱方案？

基本上，电动机和齿轮箱可以根据需要进行混合,最优方案适应产品应用，但最终整个齿轮电机才是主要驱动因素。市场上有许多类型的电机和齿轮箱组合，例如，蜗杆，正齿轮和行星齿轮箱可以与通用，永磁直流或无刷直流电机进行组合。 尽管可以将许多不同的电机和变速箱组合用于您的应用程序，但是某些组合将比其他组合更高效，更具成本效益。 了解齿轮传动和减速器的应用并获得准确的额定值和特性是将齿轮减速器集成到系统中的基本知识。

只需四个简单的步骤即可引导设计师针对特定应用选择最佳的电动机和变速箱：

1.确定应用程序要求，请参阅“应用清单”

2.选择电机类型，请参阅“电机选型指南”。

3.为齿轮电机选择匹配的速度和转矩输出，请参见“齿轮电机性能曲线”

4.确保应用屈服强度和扭矩符合应用要求.

应用清单-使用此清单来帮助制定特定要求，以确保齿轮电动机供应商掌握必要的关键信息，以实现齿轮电动机与应用之间的最佳匹配。

随着电机或变速箱选择过程的开始，设计工程师必须在设计过程中收集相关的技术和商业要求，这一点很重要。 收集的设计输入信息将用于选择过程中，并决定了该应用的理想电机。 未能收集正确的输入会导致设计人员走上一条无意的道路。 因此，在制定电机规格时使用“应用清单”会很有帮助。 在浏览选择过程时，这些参数以及一些项目特定要求将是必不可少的.

接下来，设计工程师必须考虑哪种类型的电机技术最适合预期的应用。利用“电机选型指南”可以作为决策参考。本指南详细介绍了三种常见的电机类型，并提供了选择每个电机时要考虑的一般信息。由于每个应用程序都有其独特的特性，因此确定哪个参数(即功率、效率、耐久性、启动扭矩或噪声水平等)对所考虑的应用程序最重要是很重要的。在选择电机的过程中，通过观察所需要的速度和扭矩的应用，如果所选择的电机需要一个齿轮箱来满足必要的要求，这对设计人员来说应该是显而易见的。如果应用程序需要一个齿轮马达，则需要增加另一个复杂级别，并需要评估几个附加标准。

电机选型指南-提供了在电机选择过程中常用参数的比较

当设计工程师考虑选择一个整体的齿轮箱电机时，有一个快速的选型方式就是参考一个预先设计好的类似的齿轮箱电机。这是找到最兼容的齿轮电机的有效手段，因为它减少了设计时间和项目风险。当选择一个预先设计好的解决方案时，制造商已经做了大量的起动工作，以确保电机和变速箱的组合能够正常工作。由于性能可行性研究和测试已由制造商进行，齿轮马达故障由错误的计算或不适当的组件匹配将被最小化。由于选择电机和变速箱的复杂性，丰辉电机专注于寻找最终的齿轮电机解决方案满足或者超越客户需求。

再次回顾从“应用清单”中收集的齿轮电机性能数据，应用所需的速度和扭矩对于选择齿轮电机组合至关重要。 设计人员可以使用速度和扭矩测量来选择符合应用需求的性能曲线。 “齿轮电动机性能曲线”通过显示速度，转矩和效率来结合电机和变速箱的性能。

最后，在选择了一些满足应用需求的性能曲线后，重要的是要检查设计限制。 在性能计算中查找以下信息，并将其用于确定所选的齿轮电机是否会在应用程序中引起任何问题。

• 热特性

• 满载齿轮箱转速

• 齿轮箱输入转速

• 齿轮箱屈服强度

• 间歇性职责注意事项

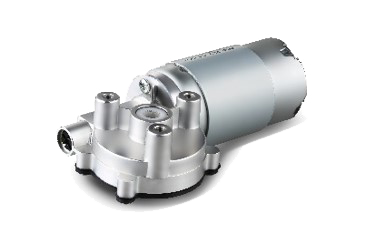

	High Torque motor for coffee machine Model:PGM-W63 Voltage: 24V DC Power：100W Efficiency: 60% Torque: 1N.m Speed:457 rpm

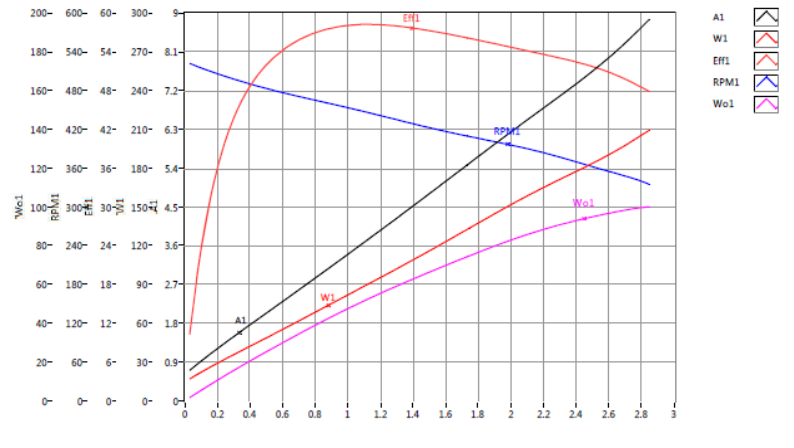

齿轮电动机性能曲线–永磁直流齿轮电动机的转速 /转矩和效率/ 性能曲线。

想获取更多信息或帮助选择理想的齿轮马达，请与我们的销售工程师联系，以获取任何现成的产品或定制工程服务。
