切片机串极电机新型结构应用

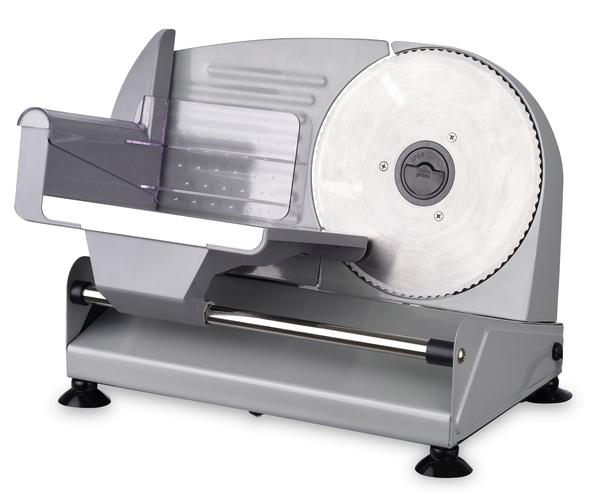

切片机能切制薄而均匀片条状物品，具有使用方便、省时省力、持久耐用、卫生安全等特点，特别是其切片效果是手工操作无法比拟的，广泛用于各类水果、蔬菜、糕点面包、肉类、中药材加工。

目前市场上切片机主电机多数为PU54蜗杆轴伸串极电机，为便于安装齿轮箱，满足大扭力输出传动要求，提高支架结构强度，前后支架均采用锌合金材料，重量重、体积大、成本高。

切片机串激电机新型结构取消前后锌合金支架，采用与电动工具类似安装方式，将定子组件安装在整体塑胶底座上，用弹簧钢压片扣压底座滑动轴承槽内滑动轴承安装转子组件，碳刷盒也直接安装在底座上，马达装配零部件少、重量轻，材料成本低，此结构也有利于实现自动化生产，提高生产效率，降低制作成本。

在竞争日益激烈的串激电机市场，只有在满足客户要求、确保其品质不变前提下继续朝着以下两个方向发张：电机小型化，降低材料成本；工艺简易化、优化有利于实现自动化生产的电机结构，降低制作成本，才能不断提高其竞争力。丰辉在电机定制上有20年的经验，沉淀出明显的技术优势，可快速根据客户需求定制电机解决方案。

家用空气净化器无刷电机解决方案

随着人口的增长与环境的污染，现在的空气质量越来越差，环境保护改善空气质量，是当前社会环保的重要课题之一。人们都希望有一个好的生存环境。空气净化器的横空出世可以改变家庭空气质量且最近几年发展的越来越快。空气净化器要求噪音低不影响人们的正常生活且能耗低。而直流无刷电机可以很好的满足这些要求。

随着市场对空气净化器的需求不断增加，要求也随之增加，而电机又是空气净化器的核心部件，所以要求也不断增高，现市场对空气净化器电机主要有一下几点要求：1、空气净化器电机对噪音要求高，要求噪音在40dB以下；2、空气净化器的使用时间长，对电机可靠性要求高；3空气净化器长时间运转，需要电机的效率高，温升低；4、空气净化器外形设计灵活，要求电机的结构紧凑，体积小；5、要求电机的能耗低，具可调控性等要求。

针对以上的以上问题，丰辉电机专门开发了空气净化器用的直流无刷电机方案。此系列电机有高、低压版本，并具有以下几点优势：1、电机噪音在35dB以下；2、电机使用寿命长，寿命在30000小时以上；3、电机工作效率高，温升低；4、电机机壳采用铁壳结构，电机可靠性高；5、电机能耗低，功率都在20w左右；

丰辉电机会根据空气净化器市场的绿色节能、高效多功能化产品的发展趋势。将无刷直流电机其体积小、质量轻、环保节能、优越的操控性能等特点发挥出来，开发出小型轻便、多功能、多种运行模式的新一代空气净化器电机产品。

丰辉电机在电机定制上有近20年的经验，累积了庞大样机参考数据库，可选择性匹配控制器或者编码器，快速根据客户需求定制出符合或者超越客户需求的电机方案。

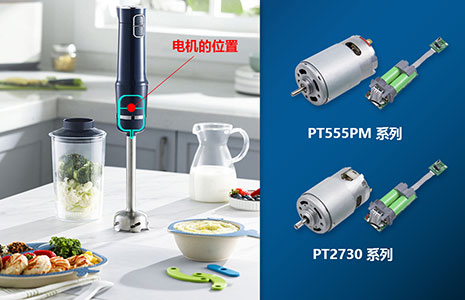

一、厨房手提式搅拌器市场基本情况

手提式搅拌器作为厨房家电里的重要一员，可以打果汁、打坚果、打蛋、切片（蔬菜）、打牛肉、打奶酪等等；正因为手提式搅拌结构的小型化，功能多样化的优势，一机多用，越来越受消费者的青睐，带给人们的生活饮食越来越丰富，提高了人们的生活质量。

二、市场的需求或者痛点

目前市场上手提式搅拌器类型种类繁多，基本上都是带绳化永磁高压直流有刷电动机，人们在使用中产品需插电操作，这大大降低了产品使用领域的局限性（室内、室外专门有插座才能使用），给人们生活带来很大的不便；产品在使用效率上损耗比较大，因为高压电机DC转AC需全波整流，效率只有60%左右；另外，人们在运用过程中，难免有水碰到或溅到电源线带电部件，极大的增加了触电风险、危害人身安全。

三、针对市场需求或者痛点，力辉提供的解决方案及技术

为解决市场上现有电机在效率、带绳化方面的缺陷问题，力辉电机通过研究设计，改变传统方式，通过低压直流电机配可充电电池包PCB板组件组合结构，减少了人们在因无插座而无法使用的痛苦，使用更广泛（室内、室外），不再担心是否有插座问题，只要充满电，可以说随心所用，安全高效；电机效率由原来的60%左右提高至70%以上；充电式无绳化手提拌器的推出，大大提高用户的体验及效果。

四、对该领域未来的样机规划以及进一步优化

未来家电充电式无绳化高端市场是电机行业发展的必然趋势。解决了市场上常规使用有绳插电的各种烦恼，丰辉电机发挥自身优势，在充电无绳化技术领域，愿跑在电机行业里的前端；适应市场及满足客户需求，将充电式无绳化结构在体积、功能、安全设计上作进一步优化。

手持式筋膜枪无刷电机解决方案

什么是手持按摩筋膜枪？它又为什么这么火爆？人们在激烈运动后，肌肉会产生一些小创伤，在肌肉修复的过程中就会产生被称为“激痛点”的小结节，会使筋膜黏性增强，变得紧绷，影响我们的动作模式，阻碍神经传导以及血液流动，是我们运动健身之后身体不适。所以，在运动健身之后，我们就需要一台手持按摩筋膜枪来为我们放松肌肉筋膜。手持按摩筋膜枪不同于一般的家居按摩，它通过强而有劲的高频振动（1800d/min到3200 d/min）按摩肌肉放松身体肌群，使得运动健身过后紧绷僵硬的肌肉组织放松，极大程度的减轻肌群的酸疼等不适感。而这个功能的实现则要靠筋膜枪内的大功率无刷电机，筋膜枪电机搭配双轴承转动结构,使用它进行按摩放松时能穿透皮下10mm深层肌群，循序击溃运动后所产生的乳酸堆积，带给你直击肉体深处的按摩体验。

目前市面上手持按摩筋膜枪品种繁多，基本上都采用无刷外转子电机+双轴承转动结构，这种设计导致筋膜枪重量大不便携、电机使用寿命短、电池不耐用、噪音大等问题，一直以来都是现有市场各种手持按摩筋膜枪难以解决的难题。

对于筋膜枪这样一款按摩设备来说，低噪静音是一个非常重要的要求，丰辉电机研发的紧凑型筋膜枪无刷电机方案在保证电机性能以及寿命的前提下，采用新技术和新材料，不断攻克降噪技术，使筋膜枪电机的使用噪音低于45dB；体积小，转矩大，使得筋膜枪重量大大降低，实现单手使用，让按摩更轻松。

丰辉电机在筋膜枪电机工程定制上有多年经验，累积了庞大的筋膜枪及按摩器电机样机数据库供客户参考和选择，可选择性匹配控制器或者编码器、特定减速比的精密齿轮箱，快速根据客户需求定制出符合或者超越客户需求的电机方案，是一家可靠的电机方案供应商和制造商。

经典汽车电动座椅电机有刷化方案

通常的家用中、低档轿车座椅采用手动调节方式，而手动调节无法满足精确位置及靠背角度控制，导致较难找到座椅最佳位置，短途驾驶或可忽略不舒适带来的疲劳感，但在长途驾驶中，不适合的座椅角度造成的不舒适，可能会积累成较严重的疲劳感，从而对安全驾驶产生影响。而座椅采用电动调节，可大大降低驾驶员及乘客调节座椅的难度，通过不同按钮就可以快速准确的调节座椅到最佳位置，这种舒适性配置，一般只出现在较为中、高档的车型上，随着人民收入水平提高，电动座椅生产成本逐步降低，越来越多的车会配置电动方式调节座椅，电动调节座椅将会成为各类轿车一项标准配置。

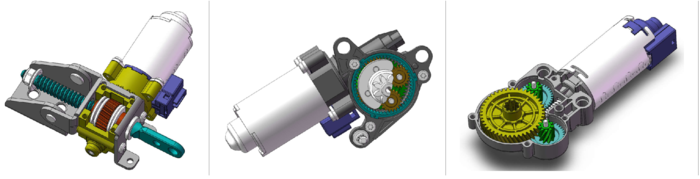

丰辉电机顺应趋势，集中优势研发资源，投入销售额的3%作为研发经费，通过对涡轮、蜗杆传动结构，再结合差速齿及行星齿结构设计，研发成功了汽车座椅调节直流电机方案，使电机做到噪音低沉、无异音、平稳、寿命长，扭矩大。通过近4年的开发，丰辉电机现有带记忆及不带记忆两大类产品。其中水平调节系列电机3系列3款（2系列有刷，1系列无刷），侧抬升2系列电机14款，前抬升1系列电机6款，整体抬升1系列电机4款，角度调节2系列16款电机。可以满足更多车型选择要求。

在全球提倡节能和环保的背景下，座椅电机呈现出2种发展趋势，一种为电机小型化、轻量化。另一种用无刷电机代替有刷永磁直流电机。无刷电机因噪音低，相同功率较有刷电机体积小等特点，座椅电机采用无刷电机是未来发展的方向，公司正与此领域的高端客户进行无刷座椅电机的开发合作，其中水平前后调节电机已经有1款在开发中。

丰辉电机在电动座椅电机定制上有近10年的经验，特别是在汽车电动座椅调节应用上累积了庞大的电机样机数据库供客户参考和选择，可选择性匹配控制器或者编码器，特定减速比的齿轮箱，快速根据客户需求定制出符合或者超越客户需求的电机方案，是一家可靠的电机方案供应商和制造商。

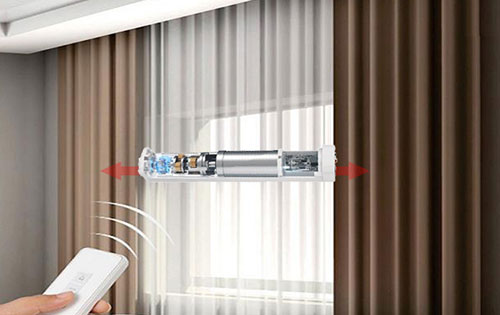

智能电动窗帘电机解决方案

窗帘是居家生活最常用的产品，随着人民生活质量的日益提升以及智能家居的发展，智能化的产品越来越深受人们的喜爱，智能电动窗帘采用电机来牵引窗帘在轨道上通过电机正、反转来实现开、合，而发出开合指令的可以是定时、光控、风控、声控等，体验更人性化，控制方式也多种多样，替代以往手动的方式，以其方便实用、更智能等因素，近年来越来越多成为家居生活的必备品。

以往的窗帘实现开与合，需要依靠手的力量拉动窗帘，手动窗帘有一个缺点，打开和关闭的速度不受控，力量大了跑到两头和中间产生较大的碰撞声，噪音较大，力量小了，打不开。家里有重和大面积的窗帘，老人和小孩开、合费力，带动较困难。

丰辉研发的电动窗帘电机解决方案，具有体积小，扭矩大，噪音低等特点，电压100-240VAC，50/60Hz，额定扭矩1.3-1.5N.m，额定速度12-14cm/s，也可根据客户需求定制电机参数、控制方式及接收系统。

无刷电机因噪音低，体积小，寿命长，控制精度比现有直流有刷电机高等特点，窗帘电机被无刷电机替代是未来发展的方向，公司在此领域的无刷电机的开发也在进行中。

丰辉电机在电机定制上有近20年的经验，特别是在智能家居电机方案上累积了庞大的电机样机数据库供客户参考和选择，可选择性匹配控制器或者编码器，特定减速比的齿轮箱，快速根据客户需求定制出符合或者超越客户需求的电机方案，是一家可靠的电机方案供应商和制造商。

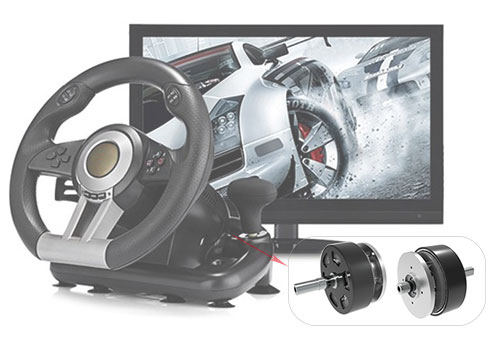

用于力反馈方向盘的直驱无刷外转子电机方案

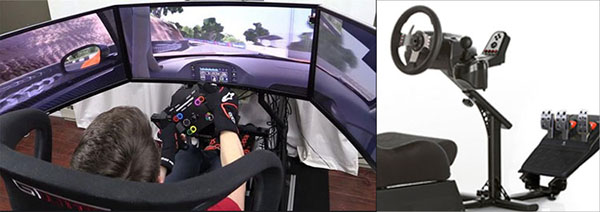

力反馈方向盘是赛车游戏中比较高端的一种产品，以其逼真的游戏模拟实现真实赛车场景，带给玩家身临其境的感受。

传统力反馈方向盘动力系统采用小型直流电机加减速齿轮箱的结构，电机经齿轮箱减速实现低速大扭矩输出，这样的系统传动效率较低。电机在减速前通常是高速运转，又有多级齿轮传动，噪音通常也大，玩家体验不佳。

为解决现有的赛车游戏力反馈方向盘存在的问题，丰辉电机研发出了赛车游戏专用力反馈方向盘无刷直流电机方案，采用直驱无刷外转子电机的力反馈方向盘提供了大扭矩的低速输出，而且输出效率高，方向盘直接安装在电机输出轴上，体验更为直接。使用中用户可体验每一次轮胎打滑与重心偏移，在转弯处和各种地势上感受轮胎的摩擦，察觉漂移时转向不足或过度转向等。强大的直驱电机力反馈技术可以逼真的模拟力反馈效果，让玩家在身临其境中可以精准的进行及时响应。通过对外转子无刷电机的内部结构进行优化设计，使电机做到低速时平稳运行，采用了多级对数的电机磁场和结构设计。同时考虑到使用中持续大扭矩输出带来的电机温升高现象，在电机定子绕组的散热上做了独特的设计，以保证产品的持续正常使用。同时，在项目中运用了多项新结构和新技术，并申请了多项专利技术。

后续关注电机的成本优化，以更好的满足市场需求。丰辉电机在精密仪器自动化上有近20年的经验，在方向盘调节驱动上累积了庞大的电机样机数据库供客户参考和选择，可选择性匹配控制器或者编码器，特定减速比的齿轮箱，快速根据客户需求定制出符合或者超越客户需求的电机方案，

电动座椅抬升调节方案

汽车座椅抬升类电机的平台化解决方案

科技在发展，社会在进步，汽车已逐步走进万千的平常百姓家庭。作为一种耐用型消费产品，汽车产品的迭代升级不可避免。更具科技感、更高舒适性的汽车属性，谁不想拥有！当前的国内社会，传统的机械式手动调节型座椅（如下左图）依然普遍存在。根本原因，在于成本，在于价格。在不浪费现有汽车平台的基础上，以合理的价格，安全有效地实现汽车座椅的电动化升级（如下右图），非常适应当前的市场趋势。

当前国内汽车行业，存在各种类型的座椅骨架，免不了需求不同尺寸结构的配套电机进行电动化升级。一方面，不同座椅骨架的结构差异较大：有的安装空间小，较大电机无法匹配安装，有的是螺栓安装方式，要求电机的钣金上必须有螺纹孔；另一方面，因市场需求分散，无法准确定位各种结构电机的实际需求，很难做到规模化生产供应，绝大多数电机厂商认为该领域开发投资较高，回报收益较低，不愿涉足。

丰辉电机深入了解市场需求，对市场需求较大的几类座椅骨架结构进行分析整合，通过对电机结构的合理优化设计，提出了“同电机、异安装匹配”的平台化电机应对方案，即一平台对应多类车型的解决思路。在不扩大开发成本的前提下，巧妙地解决了市场对该类电机的差异化需求。

此平台化电动座椅电机方案采用差齿减速齿轮结构，拥有高的减速比，体积小（机壳外径36毫米），重量轻（500~650克），扭力大（堵转扭力40牛米），噪音低（36分贝），通过定制匹配的输出齿的齿数、齿形参数和钣金件结构（通孔定位、螺栓定位、螺纹孔定位），可满足不同车型座椅骨架的安装使用。

随着汽车座椅抬升类电机市场的进一步成熟和优化，电机及汽车座椅制造商势必会进一步整合。丰辉电机需要精准把握市场动态，保持与汽车座椅制造商的紧密联系，充分发掘市场机遇，及时推出对应的平台化电机解决方案，并快速抢占市场，最大化市场份额，实现汽车座椅电机市场的全覆盖。结合当前市场状况，以下经典平台需要不断优化，精益求精：

• 传统的行星齿轮电机结构；

• 差齿减速齿轮电机结构；

• 无刷齿轮电机结构

• 带记忆功能模块的电机结构。




丰辉电机拥有近20年的电机开发定制经验，累积了庞大的电机样机数据库供客户参考和选择，可选择性匹配控制器、编码器和特定减速比的精密齿轮箱，快速根据客户需求定制出符合或者超越客户需求的电机方案，是一家可靠的电机方案供应商和制造商。

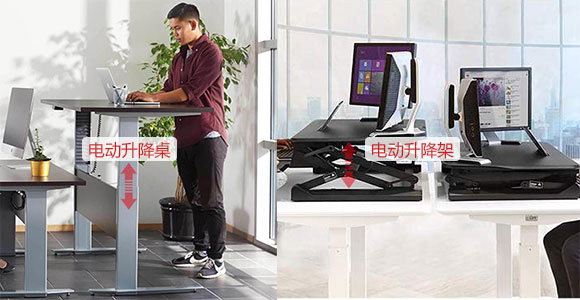

应用于电动升降桌及显示屏支架的电机解决方案

一、电动升降桌的市场需求及痛点

随着人们对健康越来越重视，为了减少由于长时间在固定桌面工作、学习、娱乐而造成肌肉和骨骼长期处于紧张状态，易造成颈椎病、肩周炎、腰肌劳损、视力下降等亚健康症状，电动智能化办公升降桌及电动智能家用升降桌应运而生，可以实现一桌多功能的要求，只要按下高度调节按钮即可以随时调整桌面高度，以满足不同身材使用者对桌面高度要求，同时对站坐姿势可以无缝转换。

目前市面上电动智能电动升降桌种类繁多，基本上都采用电机+行星齿轮箱结构，此结构存在承重不够、可调整位置(升降范围)限制，使用寿命短，噪音大，控制不精准，各升降柱上升、下降速度不一致而导致桌面升降不平衡，各升降柱在升降过程卡顿，调节位置精度不够等问题一直以来都是现有市场各种升降桌难以解决的难题。

二、丰辉成熟的电动升降桌平台

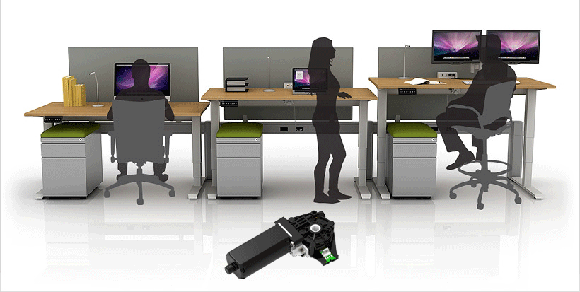

丰辉的电动升降桌电机方案很好的解决了现有市场上电动升降桌出现的各种难题。丰辉拥有3个电动升降桌电机平台，60/70/80KG平台。其中60/80KG平台是直流电机+蜗轮蜗杆齿轮箱，单腿可承重60/80KG且自锁可靠，对升降高度存储记忆，可实现多种运行模式。而70KG平台是直流电机+多级行星齿轮直推的，结构紧凑，可直接安装在桌腿中，单腿可承重70KG且自锁可靠。力辉拥有此行星直推电机的完整专利，有技术沉淀优势。

60KG平台

方案通过塑料涡轮+金属蜗杆结构设计，结合各种使用者身体高度差异，设计并定制电动智能升降桌可以单腿承重62Kg以上，电动智能升降桌运行噪音低于40分贝，升降速度在30-40mm/s可调, 可以实现多种运行模式，对升降高度储存记忆，并可随时调整升降高度。控制开关信息传递通过控制系统核对出正确信息后做出准确回馈。控制多腿升降高度差异小于1.0mm。单腿62Kg额定负载条件下，电动智能升降电机使用寿命大于12000次。

丰辉电机现有设计让感应磁环安装在涡轮上，控制系统装配到电机内，可以减少客户安装空间及做到精准控制，下一步将优化采用无刷电机代替现有有刷电机，进一步降低运行噪音，延长使用寿命。

丰辉电机在办公自动化电机定制上有近10年的经验，特别是在升降座椅应用上累积了庞大的电机样机数据库供客户参考和选择，可选择性匹配控制器或者编码器，特定减速比的齿轮箱，快速根据客户需求定制出符合或者超越客户需求的电机方案，是一家可靠的电机方案供应商和制造商。

大功率自动门直流电机解决方案

随着社会的发展，自动门因其优越的便利性在人们的生活中使用越来越广泛。自动门按类型分为电动卷闸门、电动伸缩门、电动悬浮门、电动折叠门、电动平移门、电动旋转门、电动感应门、道闸等。电动卷闸门卷帘门主要使用于车库、店面、地铁和居民住宅等地方，电动伸缩门悬浮门折叠门主要使用于工业园、工厂、商业小区和政府机关等地方，电动平移门感应门主要使用于高档写字楼、酒店和地铁等地方，道闸主要应用于小区、收费站、建筑工地、写字楼、机场和地铁等地方。

随着自动门的广泛使用，对其电机的性能要求也越来越高。现在市场自动门电机还有以下几点需求：

1、对电机进行电子控制;

2、电机调速要简单方便；

3、电机输出扭矩要大，运行平稳可靠；

4、高效率、低转速大扭矩；

5、低噪音、使用寿命长；

6、以及EMC要求等。

根据市场需求力辉电机专门开发了一系列的电动门自动门电机解决方案：

1、PGM.W072系列，安装有蜗杆、斜齿轮减速输出的永磁直流齿轮箱电机，通过输出低速大扭矩来实现卷闸门的上下移动进行开、关门。在电机内部安装Hall传感器，可提供转向、转速信号，方便电动门系统进行电子控制。此款齿轮箱电机寿命可以开关门10万次，输出扭矩大转速低，功率低等特点，在输出扭力在16.7N.m、转速为48rpm，功率低至83W。

2、PT5270系列和PT6062系列，这两个系列电机不带齿轮箱采用轴端安装蜗杆。齿轮电机自身效率高，PT5270系列电机效率为75%，PT6062系列电机效率为70%。通过在轴端安装蜗杆、齿轮，增加减速机构来实现电动门的平移，对开，旋转等不同开门方式。使用在电动门上的直流电机调速简单，输出力矩大，运行平稳，可靠。因直流永磁电机的结构简单，生产制造工艺比较成熟，选用永磁直流电机可有效降低成本。

丰辉根据自动门市场的需求和使用电机的特点，通过对永磁直流电机的内部结构进行优化设计，使电机做到低速时平稳运行。同时可保证到电动门工作中可能出现的异常大扭矩现象，在输出力矩上做了加大保护，可在开关门部分受阻时仍有较大的输出力矩完成电动门的开启和关闭。把直流电机调速简单，输出力矩大，运行平稳，可靠等特点发挥出来。丰辉在电机定制上有20年的经验，沉淀出明显的技术优势，可快速根据客户需求定制电机解决方案。
